PLC控制全自動預應力智能張拉設備
PLC控制全自動預應力智能張拉設備根據國內外先進技術結合我國實際情況而研制的產品，配以本公司生產的智能張拉設備，完成張拉功能（也可作頂升之用）。操作簡便，維修保養容易。主要適用各種預應力混凝土結構施工及公路、鐵路、電站、橋梁建設、巖土錨固、滑坡治理、大型重物整體提升、超重大件連續頂推、過盈配合機具的拆卸等等。
廣泛應用于先張法、后張法的預應力混凝土結構的構件、橋梁、水工機構、核電站安全殼、巖土錨固、壩基錨固等工程中。
主要參數
- 承載能力
- 5~100T
- 工作行程
- 50~250mm
- 本體高度
- 208~473mm
PLC控制全自動預應力智能張拉設備特點：
- 雙作用設計，液壓復位；
- 空心柱塞的設計用于推和拉的工況；
- 裝有安全閥防止超高壓引起損壞；
- 柱塞鍍硬鉻，保證千斤頂的高壽命；
- 所有型號均含快速接頭與防塵帽；
- 防塵圈減少污染，延長液壓千斤頂壽命；
- 結構緊湊、重量輕、軸向長度短、鋼絞線預留長度短、可節約鋼絞線材料；

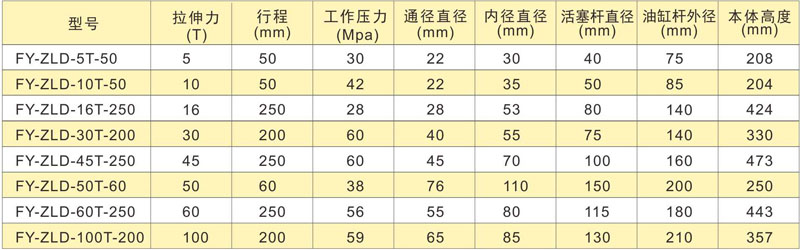

PLC控制全自動預應力智能張拉設備技術參數：
PLC控制全自動預應力智能張拉設備可選附件：
| 功能單元 | 系列及代碼 | 技術特性與說明 | 技術參數 |
| 智能張拉主站 | FY型智能張拉主站 | 液壓產品與嵌入式工業電腦的完美集成觸摸屏操作，人機交互界面，WINDOWS系統針對后張法預應力張拉設計的專用張拉軟件強大的數據庫系統和權限管理功能 | 力同步精度：0.5% 力定位精度：0.25% 位移同步精度：1mm 千斤頂數量：1-2臺 |
| 智能張拉泵站 | FY型張拉泵站 | 每臺泵站可接入1-2個智能張拉千斤頂 具備PLC電氣控制模塊，可與主站聯動控制 傳感器與液壓管線均采用標準快插式接口 標準快插式復合數據插口 |
工作壓力：70MPa 千斤頂數量：1-2臺 輸入電壓：380V 連接方式：快插連接 |
| 智能張拉千斤頂 | FY系列智能張拉千斤頂 | 雙作用液壓回程，能夠快回縮 專為預應力張拉設計的數據庫化智能千斤頂 集成位移傳感器和獨立測力計 標準快插式復合數據接口 |
額定壓力：70MPa 承載能力：28-900Ton 油缸行程：200mm 輸出電流：4-20mA |
| 數據通訊線 | FY系列數據通訊總線 | 連接張拉主站和張拉泵站，實現通訊傳輸采用工業級快插式連接 標準配置信號屏蔽層和防摩擦保護層 |
信號線長度：50，120m 可根據需要定制長度 |
| 傳感器信號線 | FY系列傳感器信號線 | 每個智能千斤頂采用一根復合傳感器信號線 同時傳輸位移和力的信號 采用工業級快插接頭連接 |
信號線長度：6、10m 輸出電流：4-20mA |
| 液壓軟管 | FY系列液壓軟管 | 熱塑保護層及鋼絲編織層 具有3倍安全系數 配置耐油抗老化軟管護套 |
額定壓力：70MPa 軟管通徑6.4,9.7mm 軟管長度：6-18m |
預應力全自動智能張拉設備常用清單：
| 功能單元 | 產品名稱 | 數量 |
| 智能張拉主站 | FY智能張拉主站 | 1臺 |
| 智能張拉泵站 | FY智能張拉泵站 | 1臺 |
| 智能張拉千斤頂 | 150噸智能張拉千斤頂 | 2臺 |
| 數據通訊線 | 50米PROFIUS/DP長數據通訊 | 1根 |
| 6米TRVV長傳感器通訊線 | 2根 | |
| 液壓軟管 | 6m長液壓軟管 | 4根 |

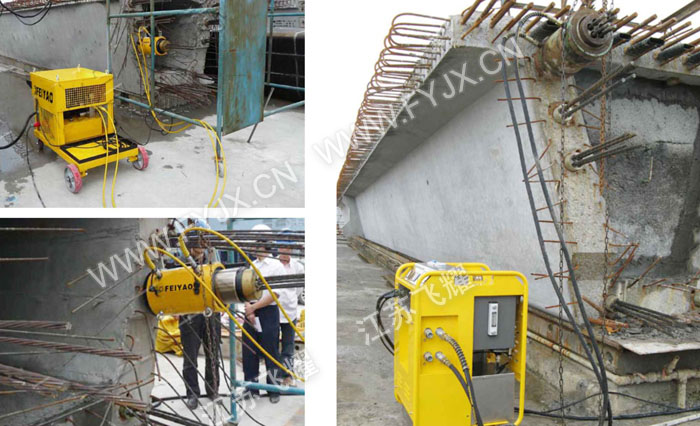

PLC控制全自動預應力智能張拉設備應用場合：
本產品主要用于開挖地下管道、涵洞隧道等施工，野外作業適用性強、故障率低、系統優化設計。依靠大噸位液壓千斤頂的頂升能力，將管道平穩移動，人工掏土,逐段頂進，操作簡便，經濟實惠，在頂管工程中廣泛采用。
通用型預應力穿心式千斤頂
FY-YDC通用型預應力穿心式千斤頂是一種通用性強的張拉機具，以主機為主，當配用不同的附件時，可適用于張拉YM型、OVM型、HVM型、XYM型號及各種型錨具，廣泛用于先張法和后張法的預應力施工工程。
FY-QYC270、FY-QYC300型千斤頂是一種前卡式、多用途的預應力張拉設備，操作方便。主要用于單孔張拉，又可用于多孔預緊、張拉和排障，并能適用于多種規格尺寸的高強鋼絲束及鋼絞線。
主要參數
- 張拉力
- 270~4600KN
- 張拉行程
- 200mm
- 穿心孔徑
- 18~190mm

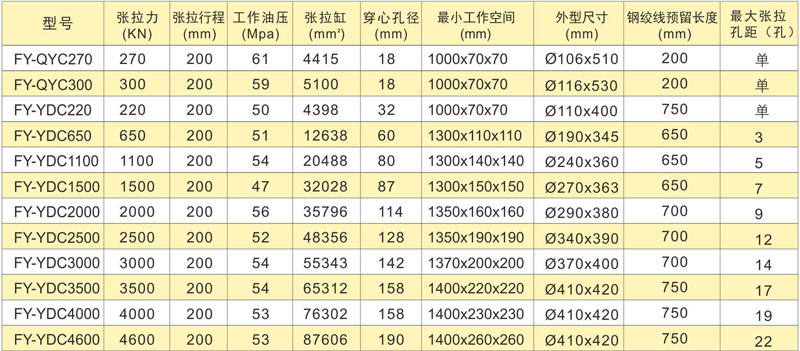

通用型預應力穿心式千斤頂技術參數：
備注： 1、選購時，同時考慮張拉力和穿心孔徑是否滿足工作需要。 2、重推比系指頂重（按公斤計算）與頂的推力（按噸計算）之比。 3、FY-YDC-650千斤頂可以完成精軌螺紋筋、粗鋼筋及拉桿錨的張拉。
通用型預應力穿心式千斤頂應用場合：
大型管樁鋼絞線同步張拉預緊
